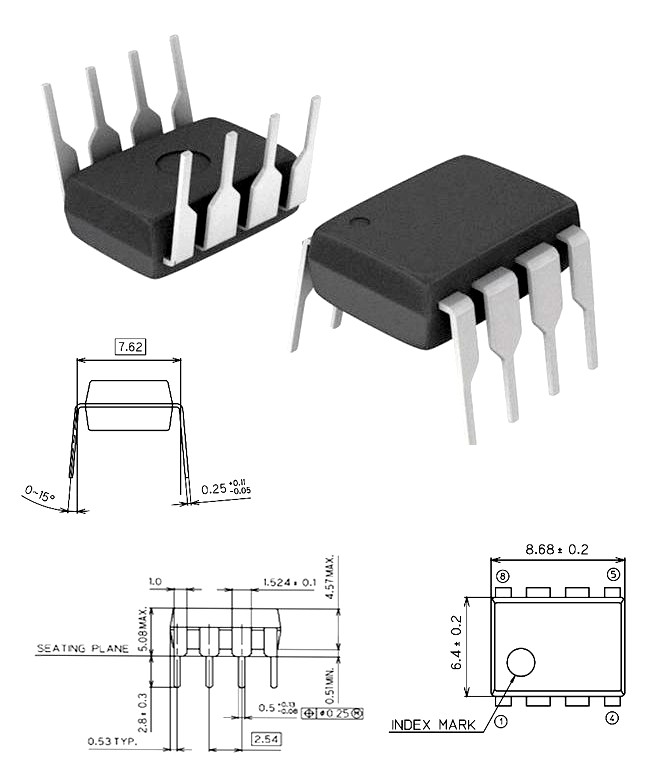

Émetteur-récepteur SN75176BP RS422, RS485 1/1 PDIP-8

د.م.6.00

Type SN75176BP
Boîtier PDIP-8
Fabricant No Name (foreign brand)
Abrév. fab. TID
Type Récepteur
Nbr de circuits d’attaque/récepteurs 1/1
Tension d’alimentation min. 4.75 V
Tension d’alimentation max. 5.25 V
Température de fonctionnement (min.) 0 °C
Température de fonctionnement (max.) +70 °C
Duplex Semi
Débit de données 10 MBit/s
Hystérésis du récepteur 50 mV
Protocole RS422 , RS485
Type de montage trou traversant
Modèle Émetteur-récepteur de bus différentiel
Type SN75176BP
Nombre d’émetteurs/récept. 1/1
Boîtier DIP-8
Alim. 5 V
Type de produit CI interface – Émetteur-récepteur
Vendu

Rupture de stock

UGS : SN75176BP-OR Catégories : ,
Le SN75176BP est un transceiver de bus différentiel en boîtier DIP 8 broches. Ce circuit intégré monolithique est conçu pour une communication bidirectionnelle de données sur des lignes de transmission du bus multipoint. Il est conçu pour les lignes de transmission symétrique. Ce transceiver est conforme ANSI, NEMA, EIA-422-B EIA/EIA-485-A et ITU recommandations V.11 V.11. Le SN75176AD associe un Driver de ligne différentiel 3 états et un récepteur d’entrée différentielle, les deux fonctionnent à partir d’une seule alimentation de 5V. Le pilote et le récepteur sont actif sur un état haut ou bas, ils peuvent respectivement être connectés ensemble à l’extérieur pour fonctionner comme une commande de direction. Les sorties différentielles du Driver et des entrées différentielles du récepteur sont connectées en interne pour former une entrée/sortie différentielle sur le bus. Ils sont conçus pour offrir un minimum de chargement sur le bus lorsque le conducteur est désactivé ou VCC = 0.
  • Émetteur-récepteur bidirectionnel
  • Conçu pour la transmission multipoint sur les lignes de bus longues dans des environnements bruyants
  • Sorties du pilote et du récepteur 3 états
  • Activation du Driver et du récepteur individuelle
  • Larges plage de tension de bus d’entrée / sortie positive et négative
  • Capacité de sortie du Driver: ± 60mA max.
  • Protection Arrêt thermique
  • Driver positif et négatif pour limitation de courant
  • Impédance d’entrée du récepteur: 12kR min
  • Sensibilité du récepteur d’entrée: ± 200mV
  • Entrée du récepteur hystérésis: Type 50mV

Applications

Communications et Réseaux, Electronique Grand Public, Multimédia, Périphériques Portables
