AMS1117 SOT-223 Régulateur De Tension Linéaire Fixe (SMD)
د.م.3.00
Informations Techniques
AMS1117 est une série de régulateurs à trois bornes à faible perte avec une chute de 1,3 V à un courant de charge de 800 mA. AMS 1117 dispose d’un courant de veille très faible 2mA. L’AMS1117 offre des fonctions d’arrêt thermique et de limitation de courant, pour assurer la stabilité de la puce et du système d’alimentation. Il utilise une technique de rognage pour garantir une précision de tension de sortie de ±2%.
L’AMS1117 est un régulateur de tension fixe de montage en surface de 3,3 V qui peut fournir jusqu’à 800 mA de courant de

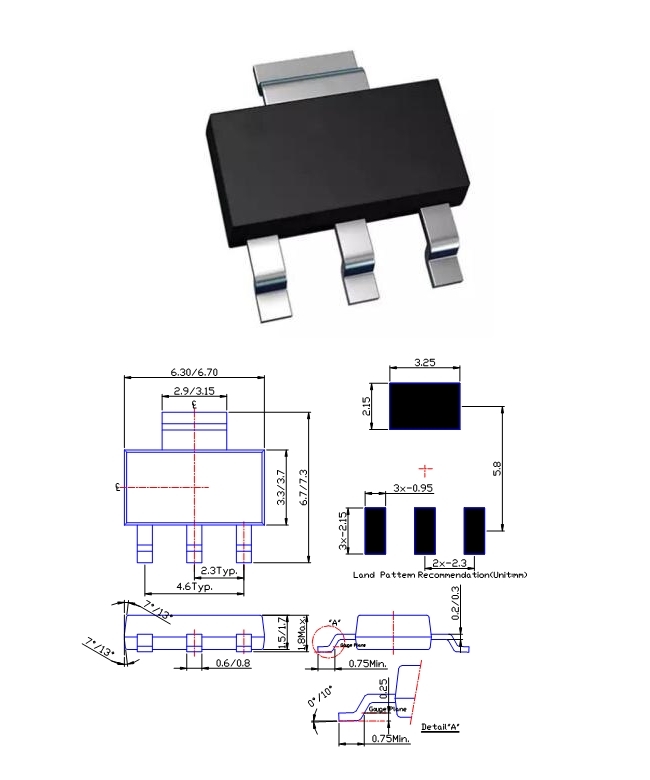

sortie. Il est livré dans le facteur de forme populaire SOT223.
Dispose d’une plage d’entrée de 4,5 à 7 V, fournit jusqu’à 800 mA de courant dans un boîtier SOT223 mince.
Comment utiliser AMS1117
AMS1117 régulateur de tension SOT-223
L’utilisation de l’AMS1117 est assez simple. S’il s’agit d’un régulateur de tension fixe, alimentez simplement le circuit intégré via la broche Vin et la sortie régulée peut être obtenue dans la broche Vout. La broche Adj/Ground dans ce cas agit uniquement comme une broche de masse et est mise à la terre. Un condensateur peut également être ajouté du côté de la sortie pour filtrer le bruit. Le schéma de circuit pour un régulateur de sortie variable est montré ci-dessous

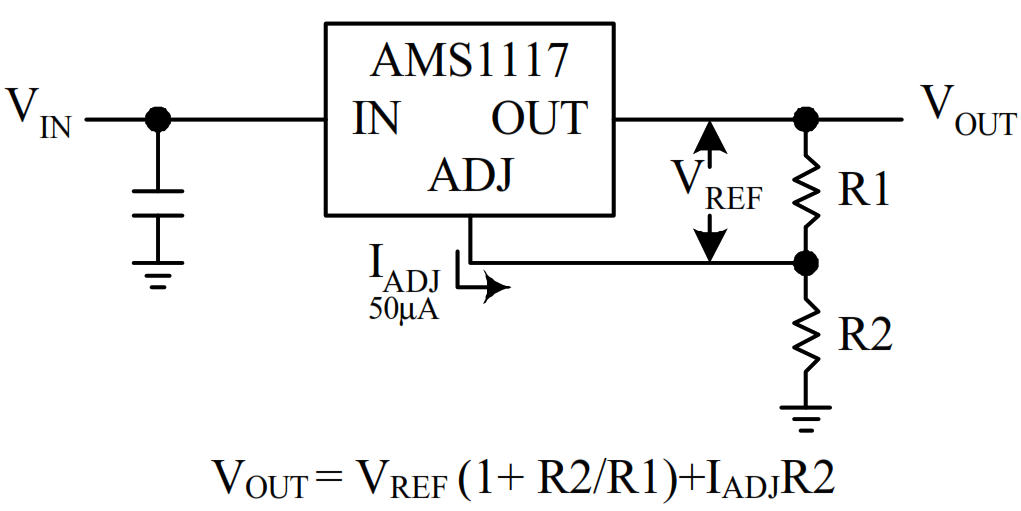

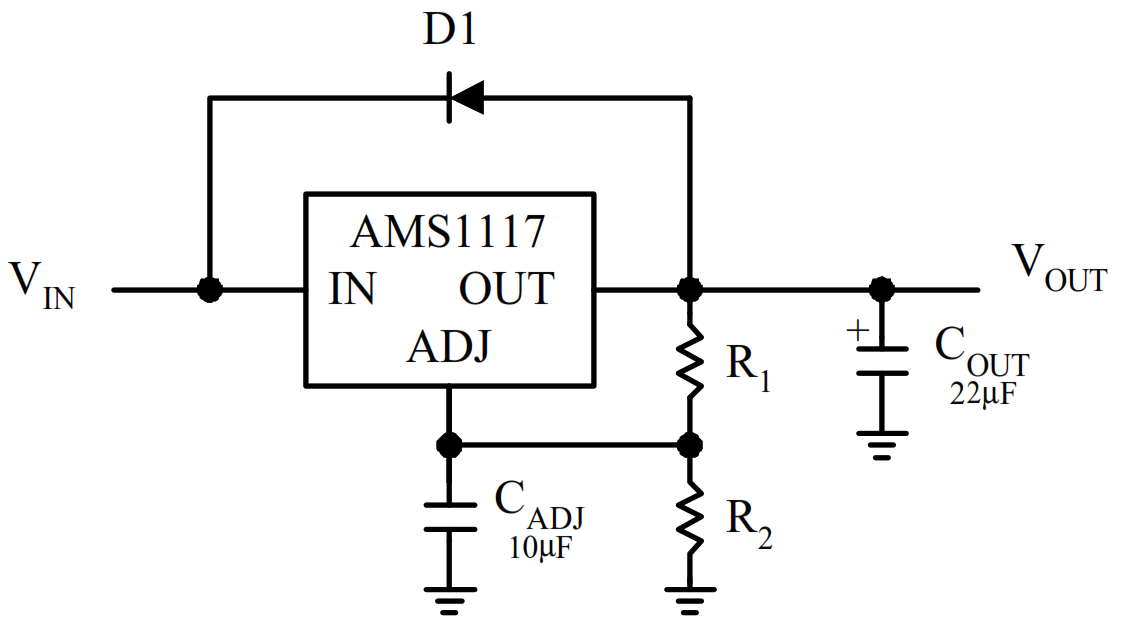

Pour un régulateur de tension de type réglable, nous avons besoin de deux résistances externes pour décider de la tension de sortie du régulateur. Un schéma de circuit de référence pour la tension réglable est illustré ci-dessous, où les résistances R1 et R2 décident de la tension de sortie du régulateur. Le condensateur CA dj est un composant optionnel qui peut être ajouté pour améliorer la réjection des ondulations si nécessaire.
Les deux autres condensateurs filtrent respectivement le bruit d’entrée et de sortie.
Les formules pour calculer la tension de sortie du régulateur AMS1117 sont données ci-dessous. Sélectionnez la valeur de R1 et R2 en fonction de la tension de sortie requise pour votre projet. Gardez à l’esprit que la valeur de R1 doit être inférieure à 1k. Vous pouvez utiliser une résistance variable à R2 si vous souhaitez faire varier la tension en temps réel.
VOUT = VREF (1 + R2/R1) + IADJR2
Avec la possibilité d’être utilisé comme régulateur de tension fixe ou variable, l’AMS1117 trouve souvent son application dans les circuits de charge de batterie et peut également être conçu pour fournir une tension négative si nécessaire. Reportez-vous à la fiche technique à la fin de cette page pour trouver d’autres circuits d’application pour ce circuit intégré.
Applications
- Utilisé pour les régulations de tension positive
- Alimentation variable
- Circuits de limitation de courant
- Circuits à polarité inversée
- Couramment utilisé dans les ordinateurs de bureau, les DVD et autres produits de consommation
- Utilisé dans les circuits de commande de moteur
| Voltage Sortie | AMS1117-1.2V, AMS1117-1.5V, AMS1117-1.8V, AMS1117-2.5V, AMS1117-3.3V, AMS1117-5.0V, AMS1117-ADJ |
|---|
